输送线体移载机的工作原理

     输送线体移载机核心原理：垂直顶升 + 水平平移 + PLC 顺序控制，把货物从一条线 “顶起→横移→落下” 到另一条线，实现90° 换向或跨线转接。

一、核心结构

•     顶升机构：气动 / 电动凸轮 / 液压缸，含平台、导向轴、直线轴承、限位传感器。

•     移载机构：皮带 / 滚筒 / 链条，与主线垂直布置，配驱动电机、光电定位。

•     控制系统：PLC + 传感器（光电 / 接近开关），协调升降与横移动作。

二、工作流程（四步循环）

    货物到位：主线将货物送**移载位，光电传感器检测并反馈给 PLC

    垂直顶升：PLC 启动顶升，气缸 / 凸轮将平台及货物顶起高于主线，与目标线齐平；上限位传感器触发停升。

    水平移载：横移电机启动，皮带 / 滚筒将货物垂直主线方向推入目标线；到位信号触发停送。

    复位待机：顶升机构下降复位，等待下一循环。

三、驱动与换向方式

•     气缸顶升：结构简单、成本低，适合轻载、低速场景。

•     凸轮顶升：电机驱动凸轮旋转，升降平稳、速度快，适合高频次、中轻载。

•     电动辊筒驱动：全电动控制，响应快、精度高，常用于多层线体。

四、关键控制逻辑

•    互锁保护：升降与横移动作互锁，避免冲突。

•    精确定位：上下限位、货物到位传感器配合，确保位置准确。

•    速度匹配：移载速度与主线 / 目标线同步，防止货物滑动、碰撞。

五、应用场景

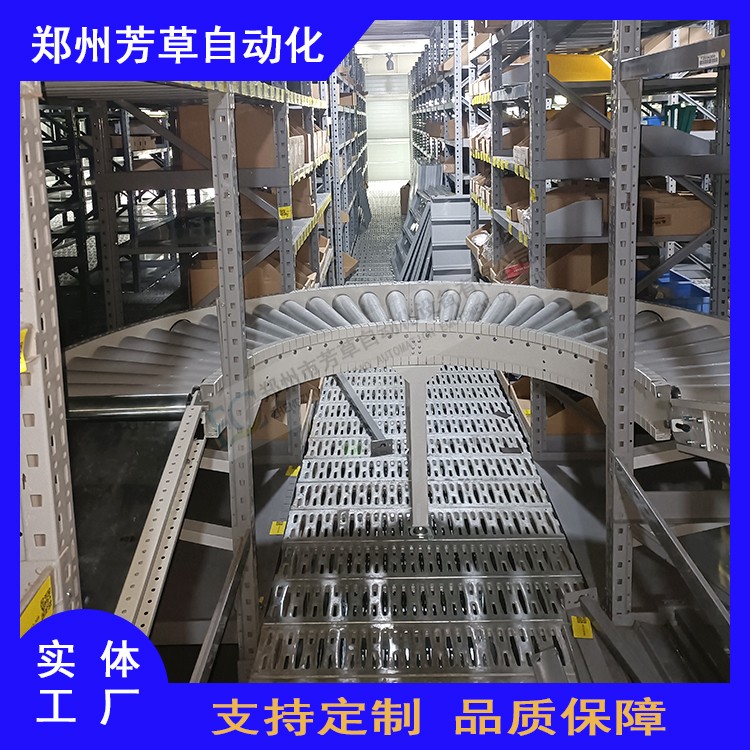

•    90° 换向：滚筒线 / 皮带线直角转向。

•    跨线转接：不同高度、不同方向线体间转运。

•    多层分拣：多层输送线间垂直 / 水平分流。
